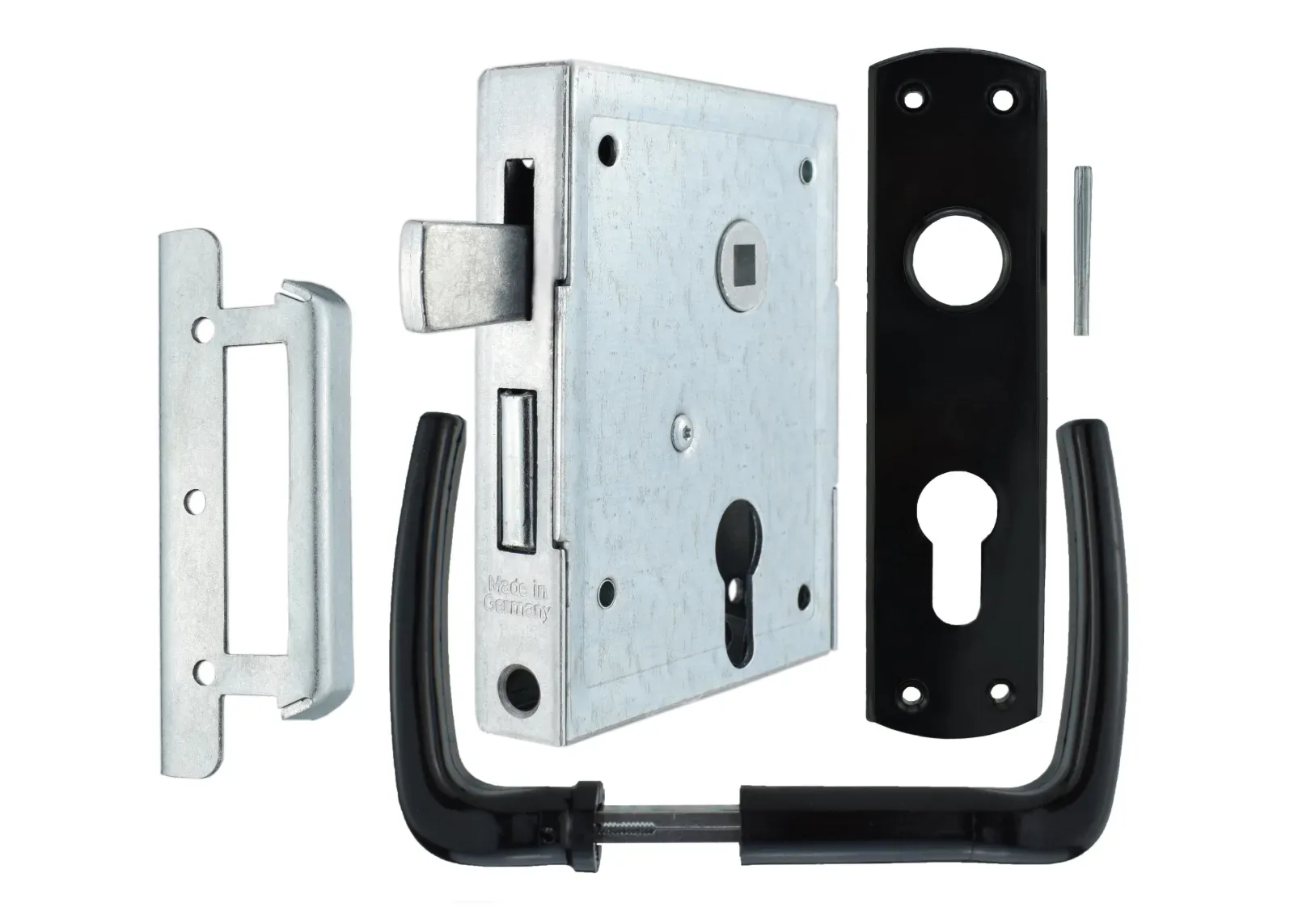

KS-89P-PZ-HF-60-55-8-DIN-LR-U-Z-Z-VZ-SET-2 – Artikel 89PK
Kastenschlösser

89PK

KS-89P-PZ-HF-60-55-8-DIN-LR-U-Z-Z-VZ-SET-2

EAN: 4002730112035
Händler in deiner Nähe Standort wird ermittelt …
Gewicht0,82
Zolltarifnummer83014011

Downloads

Datenblatt Produktbild
Hauptspezifikationen · 15 Merkmale

Hauptspezifikationen

MerkmalWertKürzel
ProduktkategorieKastenschlösserKS
Serie89P89P
LochungProfilzylinder-LochungPZ
Fallehebende FalleHF
Dornmaß60 mm60
Entfernung55 mm55
Nussvierkant8 mm8
NormDeutschland (DIN)DIN
DIN Richtunglinks/rechts verwendbarLR
Öffnungsrichtunguniversell einsetzbarU
FallenmaterialZamakZ
RiegelmaterialZamakZ
MaterialverzinktVZ
Setim SetSET
Riegeltourzweitourig2
Erweiterte Spezifikationen · 6 Merkmale
Wechselfunktionmit PanikfunktionJa
Hinterdorn38,5 mm38,5
NussmaterialZamakZ
Gehäuselänge118,5 mm118,5
Gehäusestärke20 mm20
Riegelausschluss25 mm25
