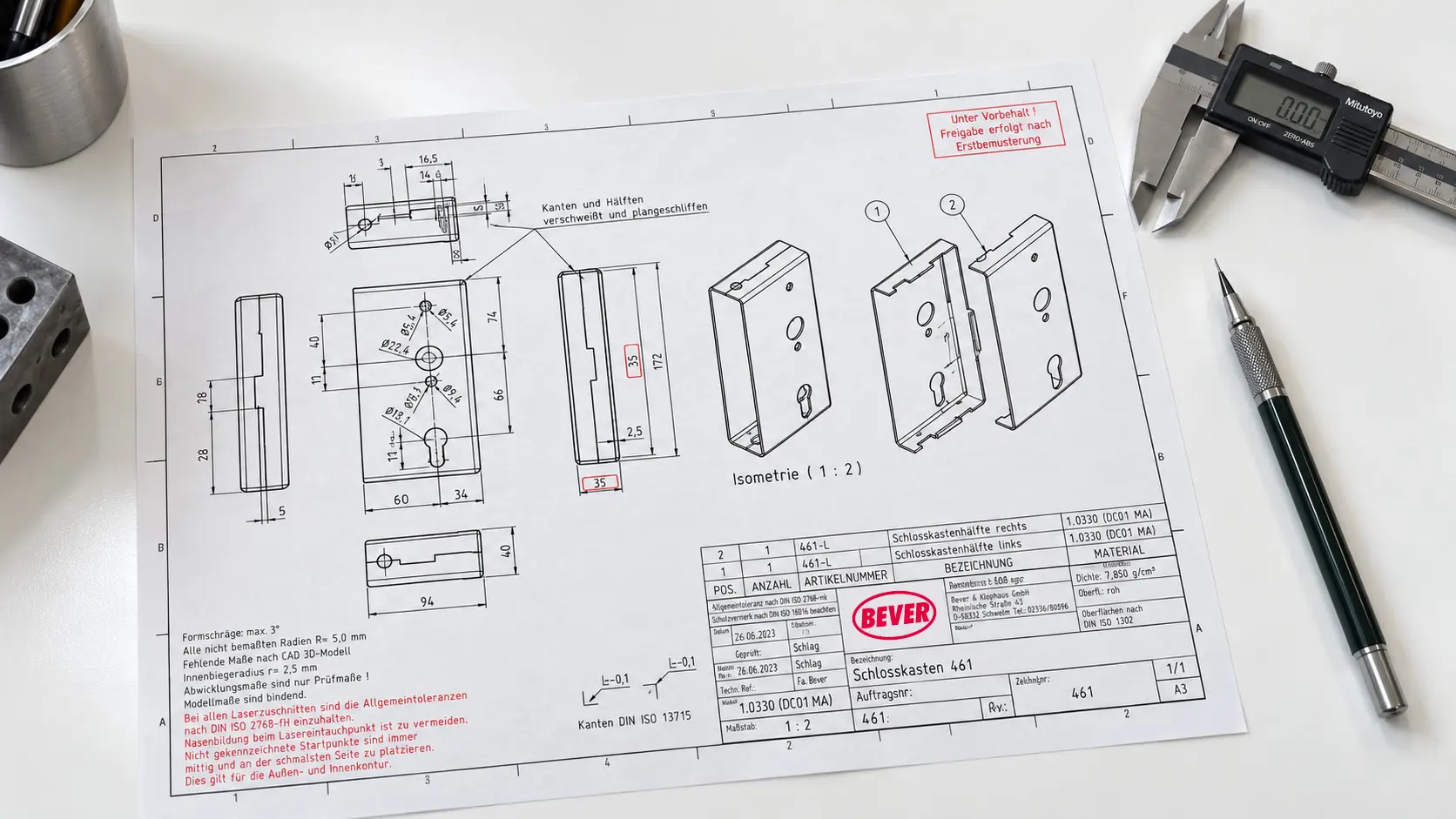

Technische Zeichnung eines individuell gefertigten Schlosskastens
Individuelle Sonderanfertigung

Dein Schloss nach Maß.

Erfassen Sie die Maße Ihrer individuellen Schlosslösung einfach und bequem direkt online. Unser digitales Aufmaßblatt führt Sie Schritt für Schritt durch alle relevanten Angaben. Anschließend prüfen wir die technische Umsetzung und erstellen Ihnen ein passendes, individuelles Angebot.

Hinweis zur Testphase: Das Aufmaßformular ist bereits vollständig vorhanden. Der E-Mail-Versand an den Vertrieb wird nach Abschluss der WordPress-Umstellung aktiviert.
1

Kontaktdaten

Damit wir Ihre Anfrage zuordnen und Rückfragen schnell klären können.

Name des Unternehmens, für das die Sonderanfertigung angefragt wird.
Falls vorhanden: Ihre BEVER-Kundennummer. Neukunden können dieses Feld frei lassen.
Straße und Hausnummer des anfragenden Unternehmens.
Postleitzahl und Ort des Unternehmens, zum Beispiel 58332 Schwelm.
Vor- und Nachname der Person, die wir bei technischen Rückfragen kontaktieren dürfen.
Telefonnummer für schnelle Rückfragen zur Ausführung oder zu den angegebenen Maßen.
An diese Adresse senden wir Rückfragen und die weitere Bearbeitung Ihrer Anfrage.
2

Ausführung

Wählen Sie alle zutreffenden Eigenschaften des gewünschten Schlosses.

Schlossart
Wählen Sie die Bauart des benötigten Schlosses. Orientieren Sie sich dabei an Form und Einbausituation des vorhandenen Schlosses.
Schließung
Geben Sie an, wie das Schloss betätigt wird: mit Profilzylinder, Buntbartschlüssel oder Badezellen-Verriegelung.
Türart
Falztüren besitzen einen überstehenden Türfalz. Stumpftüren schließen bündig mit der Zarge ab.
Stulpmaterial
Wählen Sie die gewünschte Oberfläche beziehungsweise das Material des sichtbaren Stulps.
Stulpform
Wählen Sie, ob die Enden des Stulps kantig oder abgerundet ausgeführt werden sollen.
DIN-Richtung
Betrachten Sie die Tür von der Seite, auf der die Bänder sichtbar sind: Bänder links bedeutet DIN links, Bänder rechts bedeutet DIN rechts.
Panikfunktion
Nur bei Flucht- und Paniktüren auswählen. Falls die benötigte Funktion unbekannt ist, beschreiben Sie die Einbausituation im Bemerkungsfeld.
3

Maße

Bitte tragen Sie so viele Maße wie möglich ein. Alle Angaben in Millimetern, die Stulpschräge in Grad.

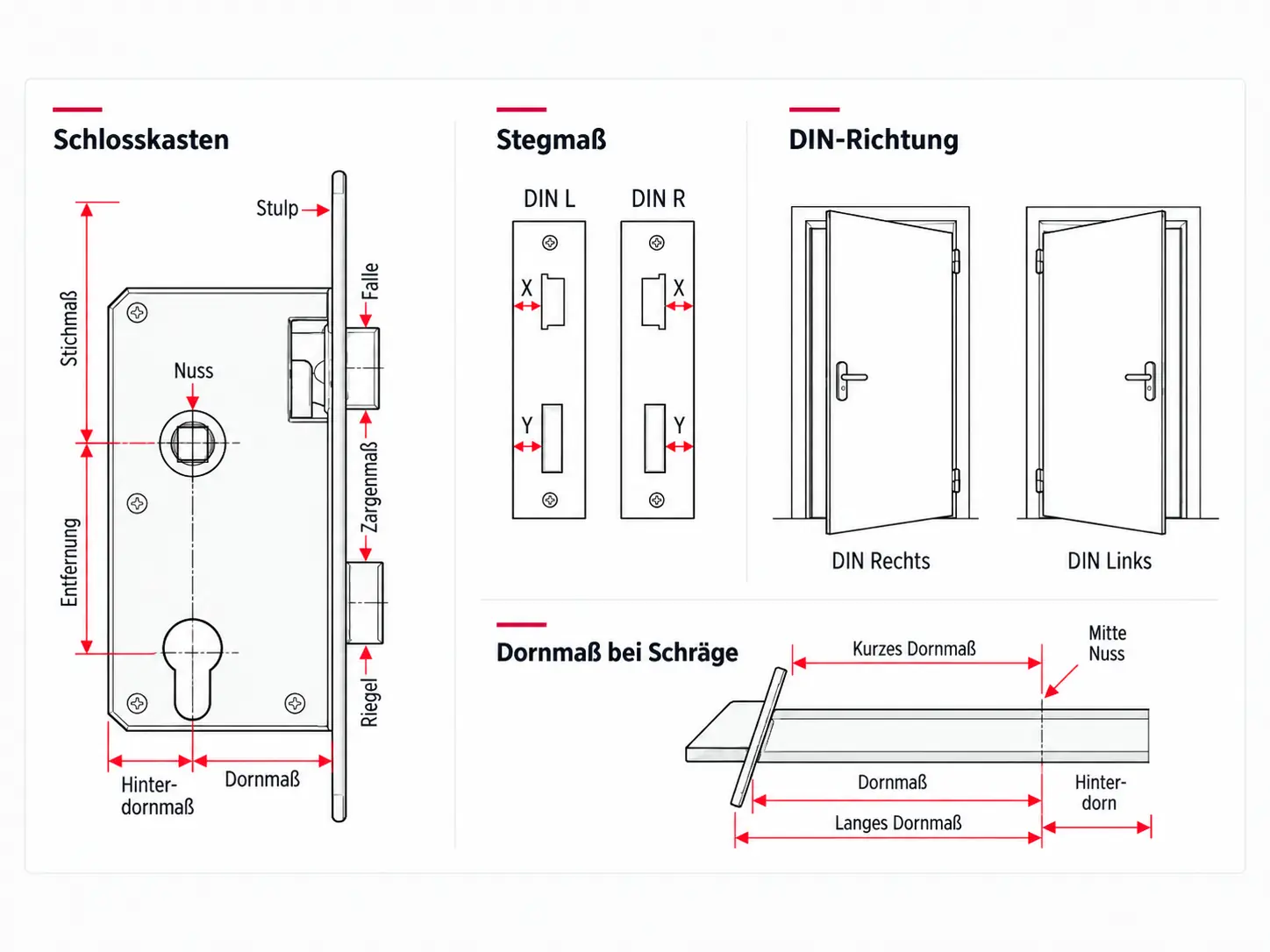

Maßhilfe für Sonderschlösser
Gesamtlänge des sichtbaren Stulps von einem Ende bis zum anderen.
mm
Breite des sichtbaren Stulps quer zur Längsrichtung.
mm
Materialstärke beziehungsweise Dicke des Stulps.
mm
Bei schrägem Stulp: Abstand von der kürzeren Stulpseite bis zur Mitte der Nuss.
mm
Bei schrägem Stulp: Abstand von der längeren Stulpseite bis zur Mitte der Nuss.
mm
Waagerechter Abstand von der Vorderkante des Stulps bis zur Mitte der Nuss beziehungsweise Schließung.
mm
Senkrechter Abstand von der Mitte der Nuss bis zur Mitte von Profilzylinder, Schlüsselloch oder WC-Vierkant.
mm
Waagerechter Abstand von der Mitte der Nuss bis zur hinteren Kante des Schlosskastens.
mm
Kantenmaß des Vierkants für den Drückerstift, häufig 8, 9 oder 10 mm.
mm
Abstand zwischen Falle und Riegel entsprechend der eingezeichneten Maßhilfe.
mm
Senkrechter Abstand von der oberen Kante des Schlosskastens bis zur Mitte der Nuss.
mm
Gesamthöhe des Schlosskastens ohne den überstehenden Stulp.
mm
Gesamtdicke des Schlosskastens.
mm
Seitlicher Abstand des oberen Stegs zur Stulpkante, wie in der Maßhilfe mit X dargestellt.
mm
Seitlicher Abstand des unteren Stegs zur Stulpkante, wie in der Maßhilfe mit Y dargestellt.
mm
Winkel des schräg stehenden Stulps in Grad. Bei geradem Stulp kann das Feld frei bleiben.
°
4

Bemerkung und Versand

Beschreiben Sie Besonderheiten, Einbausituation oder weitere Anforderungen.

Hier können Sie Besonderheiten ergänzen, zum Beispiel Einbausituation, gewünschte Funktion, vorhandene Beschläge oder abweichende Maße.
